この記事は、NTT docomo Business Advent Calendar 2025 10日目の記事です。
Microsoft の IaC 言語である Bicep (+ Azure CLI/Databricks CLI) を使って、Azure Databricks ワークスペースをデプロイし、そのバックエンド通信や Azure データサービスへの通信を閉域化する方法を紹介します。 また、その環境を使ったデータ収集の一例として、Azure Event Hubs を使ったプライベートなデータストリーミングを試します。
はじめに
こんにちは、C&A部の吉仲です。 初期配属からメール系システムや文書要約 API の開発・運用業務を担当しており、現在は主にシステムログ分析のためのデータ基盤の企画～開発業務に取り組んでいます。
昨年のアドベントカレンダーでの投稿記事では、Azure Databricks を使ったログ分析を試しました。 今年はよりインフラに近い部分を扱います。 具体的には、Azure Databricks を中心としたプライベートなデータ基盤・データストリーミングを、Microsoft 純正の IaC 言語である Bicep を使って構築する方法を紹介します。 そして、Azure Event Hubs からデータを取り込み、Azure Data Lake Storage Gen2 (ADLS2) へ保存するまでの一連のフローを、パブリックネットワークを経由しないセキュアな経路で実現する実装例をコードと共に解説します。
なぜこの構成を記事にするのか
エンタープライズ環境でのデータ基盤において、「セキュリティ」は避けて通れない要件です。 特に Azure Databricks を採用する場合、VNet へのデプロイ (VNet 統合) に加えて、ストレージやイベントソースへのアクセスもパブリックネットワークを経由させずに閉域化したいという要望は一般的だと思います。
しかし、実際にこれを構築しようとすると、次のような壁に当たりませんか？ (少なくとも私は苦戦しました)
- 公式ドキュメントはリファレンスアーキテクチャを提示しているが、具体的な設定値が分散していて全体像を把握するのが難しい
- ポータルでのポチポチ作業は解説されているが、IaC (特に Microsoft 公式言語である Bicep) での実装例が少ない
- コントロールプレーン/データプレーン、サーバレス/クラスターごとにネットワーク要件が複雑で、「疎通できない」トラブルが起きがち
そこで本記事では、私が実際にプライベートなデータ基盤・データストリーミングを構築する中で苦戦した部分や得られた知見を踏まえて、具体的な構築方法をコードと共に解説したいと思います。
今回の構成と前提
Azure Databricks のバックエンド通信や Azure Databricks からデータサービスへの通信の閉域化については、以下の公式ブログなどでリファレンスアーキテクチャが紹介されています。
今回はこの構成に倣い、以下のような環境を構築します。
- ハブ&スポーク構成、インターネット向き通信の Firewall 強制トンネリング
- Databricks の VNet 統合と Secure Cluster Connectivity 設定 (パブリック IP 無効化)
- コントロールプレーン (バックエンド) との Private Link
- サーバレスプレーン/データプレーンそれぞれに対する Azure データサービスの Private Link
なお、ハブ VNet (リファレンスアーキテクチャの図で言う "Customer transit VNet") 上に作る Gateway については、対向拠点依存の部分が多いため本記事のスコープ外とします。 実際のユースケースでは、VPN Gateway や ExpressRoute Gateway をハブ VNet に構築して、オンプレミス環境等とのプライベート接続を実現します。 (【参考】Azure Databricks ワークスペースをオンプレミス ネットワークに接続する)
また、上記の構成では Databricks の Web UI へのアクセスまでは閉域化できません。 Web UI まで閉域化する「フロントエンドの Private Link」を実現するには、リファレンスアーキテクチャに記載の通り、より複雑な構成になります。 本記事では、構成を簡単にするためフロントエンドの閉域化を対象外とし、バックエンドの閉域化だけにフォーカスします。
※本構成は Azure Firewall や 多数の Private Link を使用するため、検証環境であっても一定のコスト (時間課金) が発生します。 検証後は速やかにリソースを削除することを推奨します。
前提
構築の要件は以下の通りです。
- Azure で「グローバル管理者」とサブスクリプションの「所有者」権限を持つアカウント (※「グローバル管理者」は Databricks アカウントコンソールへのログインに必要)
- Azure CLI (>=2.81.0) および Databricks CLI (>=0.259.0) の実行環境
以降は、基本的には以下の公式ドキュメントに倣った内容・設定で構築を進めます。
Bicep +α による構築
ここからはハンズオン形式で Bicep と各種 CLI ツールを使って必要なリソースを順に構築していきます。
ネットワーク基盤
ハブ&スポーク構成の VNet と、各 VNet 内のリソースを定義していきます。
VNet はハブ/スポーク用にそれぞれ作成するためモジュール化します。
サブネットについては、VNet 用モジュールの subnets パラメータでまとめて定義する形にしています。
modules/vnet.bicep
param name string
param location string
param tags object = {}
param addressPrefixes array
@description('''e.g. [{name:'default',properties:{addressPrefix:'10.0.0.0/24',networkSecurityGroup:null}}]''')
param subnets array = []
resource vnet 'Microsoft.Network/virtualNetworks@2024-05-01' = {
name: name
location: location
tags: tags
properties: {
addressSpace: {
addressPrefixes: addressPrefixes
}
encryption: {
enabled: true
enforcement: 'AllowUnencrypted'
}
}
@batchSize(1)
resource snet 'subnets' = [
for snet in subnets: if (!empty(subnets)) {
name: snet.name
properties: snet.properties
}
]
}
output id string = vnet.id
output name string = vnet.name
Databricks を VNet 統合する場合、ネットワークセキュリティグループ (NSG) のルールが自動で設定されますが、これらも事前に Bicep で定義しておきます。 今回は、パブリック IP の無効化 + コントロールプレーンとの Private Link 構成のため、以下のような定義になります (= "No Azure Databricks Rules" 設定)。 なお、この NSG ルールの変更や削除は非推奨です。
modules/nsgDbw.bicep
param name string
param location string
param tags object = {}
resource nsg 'Microsoft.Network/networkSecurityGroups@2024-05-01' = {
name: name
location: location
tags: tags
properties: {
securityRules: [
{
name: 'Microsoft.Databricks-workspaces_UseOnly_databricks-worker-to-worker-inbound'
properties: {
description: 'Required for worker nodes communication within a cluster.'
protocol: '*'
sourcePortRange: '*'
destinationPortRange: '*'
sourceAddressPrefix: 'VirtualNetwork'
destinationAddressPrefix: 'VirtualNetwork'
access: 'Allow'
priority: 100
direction: 'Inbound'
}
}
{
name: 'Microsoft.Databricks-workspaces_UseOnly_databricks-worker-to-worker-outbound'
properties: {
description: 'Required for worker nodes communication within a cluster.'
protocol: '*'
sourcePortRange: '*'
destinationPortRange: '*'
sourceAddressPrefix: 'VirtualNetwork'
destinationAddressPrefix: 'VirtualNetwork'
access: 'Allow'
priority: 100
direction: 'Outbound'
}
}
{
name: 'Microsoft.Databricks-workspaces_UseOnly_databricks-worker-to-sql'
properties: {
description: 'Required for workers communication with Azure SQL services.'
protocol: 'tcp'
sourcePortRange: '*'
destinationPortRange: '3306'
sourceAddressPrefix: 'VirtualNetwork'
destinationAddressPrefix: 'Sql'
access: 'Allow'
priority: 101
direction: 'Outbound'
}
}
{
name: 'Microsoft.Databricks-workspaces_UseOnly_databricks-worker-to-storage'
properties: {
description: 'Required for workers communication with Azure Storage services.'
protocol: 'tcp'
sourcePortRange: '*'
destinationPortRange: '443'
sourceAddressPrefix: 'VirtualNetwork'
destinationAddressPrefix: 'Storage'
access: 'Allow'
priority: 102
direction: 'Outbound'
}
}
{
name: 'Microsoft.Databricks-workspaces_UseOnly_databricks-worker-to-eventhub'
properties: {
description: 'Required for worker communication with Azure Eventhub services.'
protocol: 'tcp'
sourcePortRange: '*'
destinationPortRange: '9093'
sourceAddressPrefix: 'VirtualNetwork'
destinationAddressPrefix: 'EventHub'
access: 'Allow'
priority: 103
direction: 'Outbound'
}
}
]
}
}
output id string = nsg.id
output name string = nsg.name
その他、Firewall やそれに割り当てるパブリック IP 、スポーク VNet から Firewall へ強制トンネリングするためのユーザー定義ルート (UDR)、ハブとスポークの VNet ピアリングもモジュール化します。
modules/afw.bicep
param name string
param policyName string
param location string
param zones array = []
param tags object = {}
param tier string = 'Basic'
param vnetName string
param afwPipId string
param afwManagementPipId string
resource afwp 'Microsoft.Network/firewallPolicies@2024-05-01' = {
name: policyName
location: location
tags: tags
properties: {
sku: {
tier: tier
}
threatIntelMode: 'Alert'
}
resource rcg 'ruleCollectionGroups' = {
name: 'default'
properties: {
priority: 100
ruleCollections: [
{
name: 'allow-rules'
ruleCollectionType: 'FirewallPolicyFilterRuleCollection'
action: {
type: 'Allow'
}
priority: 1000
rules: [
{
name: 'Allow-InternetOutBound'
ruleType: 'NetworkRule'
ipProtocols: ['Any']
sourceAddresses: ['10.0.0.0/8']
destinationAddresses: ['*'] // 検証のため全許可. 本来は厳密に許可する通信先だけを列挙すべき.
destinationPorts: ['*']
}
]
}
]
}
}
}
resource afw 'Microsoft.Network/azureFirewalls@2024-05-01' = {
name: name
location: location
zones: zones
tags: tags
properties: {
sku: {
name: 'AZFW_VNet'
tier: tier
}
firewallPolicy: {
id: afwp.id
}
ipConfigurations: [
{
name: 'afwIPConf'
properties: {
subnet: {
id: resourceId('Microsoft.Network/virtualNetworks/subnets', vnetName, 'AzureFirewallSubnet')
}
publicIPAddress: {
id: afwPipId
}
}
}
]
managementIpConfiguration: {
name: 'afwManagementIPConf'
properties: {
subnet: {
id: resourceId('Microsoft.Network/virtualNetworks/subnets', vnetName, 'AzureFirewallManagementSubnet')
}
publicIPAddress: {
id: afwManagementPipId
}
}
}
threatIntelMode: 'Alert'
}
}
output id string = afw.id
output name string = afw.name
output ipAddress string = afw.properties.ipConfigurations[0].properties.privateIPAddress
modules/pip.bicep
param name string
param location string
param zones array = []
param tags object = {}
param sku string = 'Standard'
param tier string = 'Regional'
resource pip 'Microsoft.Network/publicIPAddresses@2024-05-01' = {
name: name
location: location
zones: zones
tags: tags
sku: {
name: sku
tier: tier
}
properties: {
publicIPAddressVersion: 'IPv4'
publicIPAllocationMethod: 'Static'
}
}
output id string = pip.id
output name string = pip.name
output ipAddress string = pip.properties.ipAddress
modules/rt.bicep
param name string
param udrName string
param location string
param tags object = {}
param afwIpAddress string
resource rt 'Microsoft.Network/routeTables@2024-05-01' = {
name: name
location: location
tags: tags
resource udr 'routes' = {
name: udrName
properties: {
addressPrefix: '0.0.0.0/0'
nextHopType: 'VirtualAppliance'
nextHopIpAddress: afwIpAddress
}
}
}
output id string = rt.id
output name string = rt.name
modules/peer.bicep
param vnetHubName string
param vnetSpokeName string
resource vnetHub 'Microsoft.Network/virtualNetworks@2024-05-01' existing = {
name: vnetHubName
resource peer 'virtualNetworkPeerings' = {
name: 'peer-hub-to-spoke'
properties: {
allowVirtualNetworkAccess: true
allowForwardedTraffic: true
allowGatewayTransit: true
useRemoteGateways: false
remoteVirtualNetwork: {
id: resourceId('Microsoft.Network/virtualNetworks', vnetSpokeName)
}
}
}
}
resource vnetSpoke 'Microsoft.Network/virtualNetworks@2024-05-01' existing = {
name: vnetSpokeName
resource peer 'virtualNetworkPeerings' = {
name: 'peer-spoke-to-hub'
properties: {
allowVirtualNetworkAccess: true
allowForwardedTraffic: true
allowGatewayTransit: false
useRemoteGateways: false // VPN/ExpressRoute Gateway を作成する場合は true
remoteVirtualNetwork: {
id: resourceId('Microsoft.Network/virtualNetworks', vnetHubName)
}
}
}
}
ここまでの各モジュールを組み合わせて、main.bicep で各リソースを定義していきます。
まずはハブ VNet の定義からです。
targetScope = 'resourceGroup'
param location string
param tags object = {}
param vnetHubName string
param pipAfwName string
param pipAfwManagementName string
param afwName string
param afwpName string
module vnetHub './modules/vnet.bicep' = {
params: {
name: vnetHubName
location: location
tags: tags
addressPrefixes: ['10.1.0.0/16']
subnets: [
{
name: 'GatewaySubnet' // 名前固定. VPN/ExpressRoute Gateway 用
properties: {
addressPrefix: '10.1.1.0/26'
}
}
{
name: 'AzureFirewallSubnet' // 名前固定
properties: {
addressPrefix: '10.1.1.64/26'
}
}
{
name: 'AzureFirewallManagementSubnet' // 名前固定
properties: {
addressPrefix: '10.1.1.128/26'
}
}
]
}
}
module pipAfw './modules/pip.bicep' = {
params: {
name: pipAfwName
location: location
tags: tags
}
}
module pipAfwManagement './modules/pip.bicep' = {
params: {
name: pipAfwManagementName
location: location
tags: tags
}
}
module afw './modules/afw.bicep' = {
params: {
name: afwName
policyName: afwpName
location: location
tags: tags
vnetName: vnetHub.outputs.name
afwPipId: pipAfw.outputs.id
afwManagementPipId: pipAfwManagement.outputs.id
}
}
【説明】
- ハブ VNet には Firewall と Gateway をデプロイするための3つのサブネットを作成
- VNet 内に、インターネット向きアウトバウンド通信を担う (SNAT や監視) Firewall を作成
次にスポーク VNet、つまり Databricks データプレーンや各種プライベートエンドポイントを配置する VNet を定義します。
param vnetSpokeName string
param nsgPepName string
param nsgDbwName string
param rtName string
param udrName string
module vnetSpoke './modules/vnet.bicep' = {
params: {
name: vnetSpokeName
location: location
tags: tags
addressPrefixes: ['10.2.0.0/16']
subnets: [
{
name: 'snet-host'
properties: {
addressPrefix: '10.2.1.0/24'
networkSecurityGroup: {
id: nsgDbw.outputs.id
}
routeTable: {
id: rt.outputs.id
}
delegations: delegations // Databricks への委任
}
}
{
name: 'snet-container'
properties: {
addressPrefix: '10.2.2.0/24'
networkSecurityGroup: {
id: nsgDbw.outputs.id
}
routeTable: {
id: rt.outputs.id
}
delegations: delegations // Databricks への委任
}
}
{
name: 'snet-pep'
properties: {
addressPrefix: '10.2.3.0/27'
networkSecurityGroup: {
id: nsgPep.id
}
routeTable: {
id: rt.outputs.id
}
}
}
]
}
}
resource nsgPep 'Microsoft.Network/networkSecurityGroups@2024-05-01' = {
name: nsgPepName
location: location
tags: tags
}
module nsgDbw './modules/nsgDbw.bicep' = {
params: {
name: nsgDbwName
location: location
tags: tags
}
}
module rt './modules/rt.bicep' = {
params: {
name: rtName
udrName: udrName
location: location
tags: tags
afwIpAddress: afw.outputs.ipAddress // 強制トンネリング先の Firewall の IP アドレス
}
}
var delegations = [
{
name: 'delegation-dbw'
properties: {
serviceName: 'Microsoft.Databricks/workspaces'
}
}
]
【説明】
- スポーク VNet には Databricks クラスターのホスト/コンテナ用、各種プライベートエンドポイント用の3つのサブネットを作成
- クラスター (ホスト/コンテナ) 用サブネットには、"No Azure Databricks Rules" 設定の NSG を割り当て、
Microsoft.Databricks/workspacesへの委任を設定 - 各サブネットでは、UDR によりハブ VNet 上の Firewall へ強制トンネリング
最後にハブ VNet とスポーク VNet 間のピアリングを定義します。
module peer './modules/peer.bicep' = {
params: {
vnetHubName: vnetHub.outputs.name
vnetSpokeName: vnetSpoke.outputs.name
}
}
データサービスとその Private Link
Databricks から接続する Azure データサービスの Private Link を定義していきます。
Databricks の外部ロケーションとして使う ADLS2 の定義と、データストリーミング用の Event Hubs の定義をそれぞれモジュール化します。 (なお、以降も同様ですが、SKU やスペックは必要最低限のものに固定しています)
modules/dls.bicep
param name string
param containerNames array = []
param location string
param tags object = {}
param sku string = 'Standard_LRS'
param accessTier string = 'Hot'
param resourceAccessRules array = []
resource dls 'Microsoft.Storage/storageAccounts@2025-01-01' = {
name: name
location: location
tags: tags
sku: {
name: sku
}
kind: 'StorageV2'
properties: {
accessTier: accessTier
allowBlobPublicAccess: false
allowedCopyScope: 'PrivateLink'
encryption: {
keySource: 'Microsoft.Storage'
services: {
blob: {
enabled: true
}
}
}
isHnsEnabled: true // 必須 (Data Lake Storage Gen2化)
largeFileSharesState: 'Disabled'
minimumTlsVersion: 'TLS1_2'
networkAcls: {
defaultAction: 'Deny' // ファイアウォールを有効化 (デフォルトで拒否)
resourceAccessRules: resourceAccessRules
bypass: 'Logging, Metrics'
}
publicNetworkAccess: 'Enabled' // Databricks アクセスコネクタからのアクセスを許可するため ('Disabled'だと全遮断)
supportsHttpsTrafficOnly: true
}
resource blob 'blobServices' = {
name: 'default'
properties: {}
resource container 'containers' = [
for containerName in containerNames: {
name: containerName
properties: {
publicAccess: 'None'
}
}
]
}
}
output id string = dls.id
output name string = dls.name
modules/evh.bicep
param name string
param instanceName string
param location string
param tags object = {}
param sku string = 'Standard'
param capacity int = 1
param isAutoInflateEnabled bool = false
param maximumThroughputUnits int = 0
param partitionCount int = 1
resource evhns 'Microsoft.EventHub/namespaces@2024-01-01' = {
name: name
location: location
tags: tags
sku: {
name: sku
tier: sku
capacity: capacity
}
properties: {
isAutoInflateEnabled: sku == 'Standard' ? isAutoInflateEnabled : null
maximumThroughputUnits: sku == 'Standard' ? maximumThroughputUnits : null
publicNetworkAccess: 'Disabled'
minimumTlsVersion: '1.2'
kafkaEnabled: true
}
resource evh 'eventhubs' = {
name: instanceName
properties: {
partitionCount: partitionCount
retentionDescription: {
cleanupPolicy: 'Delete'
}
messageRetentionInDays: 1
}

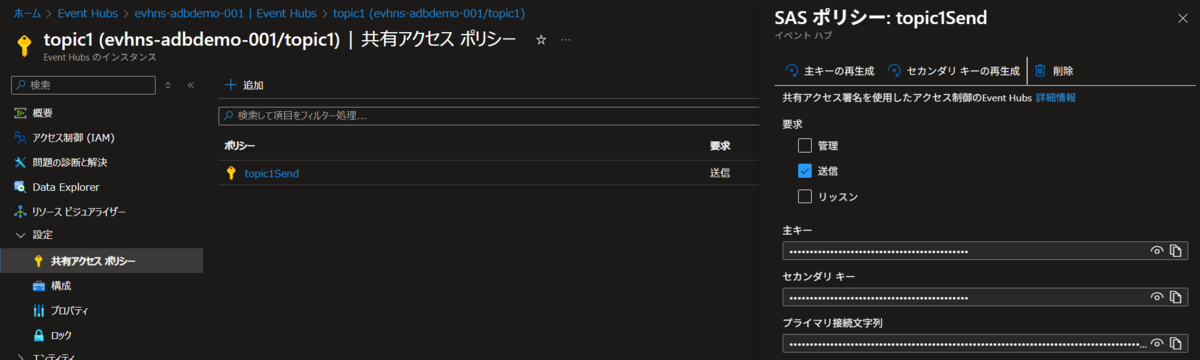

// データストリーミングの収集元で使うため SAS キーを事前に用意
resource sas 'authorizationRules' = {
name: '${instanceName}Send'
properties: {
rights: ['Send']
}
}
}
}
output id string = evhns.id
output name string = evhns.name
最後に、Private Link を作成するためのプライベート DNS ゾーンとその VNet 接続、プライベートエンドポイントを定義するモジュールを作ります。
modules/pep.bicep
param name string
param zoneName string
param location string
param tags object = {}
param vnetName string
param snetName string
param privateLinkServiceId string
param groupIds array
resource zone 'Microsoft.Network/privateDnsZones@2024-06-01' = {
name: zoneName
location: 'global'
tags: tags
resource vnetLink 'virtualNetworkLinks' = {
name: 'pl-${vnetName}'
location: 'global'
properties: {
virtualNetwork: {
id: resourceId('Microsoft.Network/virtualNetworks', vnetName)
}
}
}
}
resource pep 'Microsoft.Network/privateEndpoints@2024-05-01' = {
name: name
location: location
tags: tags
properties: {
subnet: {
id: resourceId('Microsoft.Network/virtualNetworks/subnets', vnetName, snetName)
}
privateLinkServiceConnections: [
{
name: name
properties: {
privateLinkServiceId: privateLinkServiceId
groupIds: groupIds
}
}
]
}
resource dnsZoneGroup 'privateDnsZoneGroups@2024-05-01' = {
name: 'default'
properties: {
privateDnsZoneConfigs: [
{
name: 'default'
properties: {
privateDnsZoneId: zone.id
}
}
]
}
}
}
output id string = pep.id
output name string = pep.name
ここまでの各モジュールを組み合わせて、main.bicep に各リソースの定義を追記します。
なお、順番が前後してしまいますが、後述の Databricks アクセスコネクタをストレージアカウントのファイアウォールで許可しています。
param dlsName string
param evhName string
module dls './modules/dls.bicep' = {
params: {
name: dlsName
containerNames: ['lake']
location: location
tags: tags
resourceAccessRules: [
{
resourceId: dbw.outputs.acId // Databricks アクセスコネクタからのアクセスを許可
tenantId: tenant().tenantId
}
]
}
}
module pepDfs './modules/pep.bicep' = {
params: {
name: 'pep-${dls.outputs.name}-dfs'
zoneName: 'privatelink.dfs.core.windows.net'
location: location
tags: tags
vnetName: vnetSpoke.outputs.name
snetName: 'snet-pep'
privateLinkServiceId: dls.outputs.id
groupIds: ['dfs']
}
}
module pepBlob './modules/pep.bicep' = {
params: {
name: 'pep-${dls.outputs.name}-blob'
zoneName: 'privatelink.blob.core.windows.net'
location: location
tags: tags
vnetName: vnetSpoke.outputs.name
snetName: 'snet-pep'
privateLinkServiceId: dls.outputs.id
groupIds: ['blob']
}
dependsOn: [
pepDfs
]
}
module evh './modules/evh.bicep' = {
params: {
name: evhName
instanceName: 'topic1'
location: location
tags: tags
}
}
module pepEvh './modules/pep.bicep' = {
params: {
name: 'pep-${evh.outputs.name}'
zoneName: 'privatelink.servicebus.windows.net'
location: location
tags: tags
vnetName: vnetSpoke.outputs.name
snetName: 'snet-pep'
privateLinkServiceId: evh.outputs.id
groupIds: ['namespace']
}
dependsOn: [
pepBlob
]
}
プライベートエンドポイントの定義では、ADLS2 は dfs/blob、Event Hubs は namespace を識別子 (groupIds) に指定します。
なお、ADLS2 へのアクセスが Unity Catalog 経由のみの場合、blob エンドポイントはおそらく不要だと思います。
Azure Databricks ワークスペース
Databricks ワークスペースとコントロールプレーンへの Private Link を定義していきます。
Databricks ワークスペースと、そこから Azure データサービスへアクセスする際に使われる Databricks アクセスコネクタの定義をモジュール化します。
modules/dbw.bicep
param name string
param connectorName string
param location string
param tags object = {}
param sku string = 'premium'
param managedRgName string = 'mrg-${name}'
param vnetName string
param snetHostName string
param snetContainerName string
param storageAccountSkuName string = 'Standard_LRS'
resource dbac 'Microsoft.Databricks/accessConnectors@2024-05-01' = {
name: connectorName
location: location
tags: tags
identity: {
type: 'SystemAssigned'
}
properties: {}
}
resource dbw 'Microsoft.Databricks/workspaces@2024-05-01' = {
name: name
location: location
tags: tags
sku: {
name: sku
}
properties: {
managedResourceGroupId: subscriptionResourceId('Microsoft.Resources/resourceGroups', managedRgName)
accessConnector: {
id: dbac.id
identityType: 'SystemAssigned'
}
defaultStorageFirewall: 'Enabled'
publicNetworkAccess: 'Enabled'
parameters: {
customVirtualNetworkId: {
value: resourceId('Microsoft.Network/virtualNetworks', vnetName)
}
customPublicSubnetName: {
value: snetHostName
}
customPrivateSubnetName: {
value: snetContainerName
}
enableNoPublicIp: {
value: true
}
storageAccountSkuName: {
value: storageAccountSkuName
}
}
requiredNsgRules: 'NoAzureDatabricksRules'
}
}
output id string = dbw.id
output name string = dbw.name
output acId string = dbac.id
output acName string = dbac.name
output acPrincipalId string = dbac.identity.principalId
上記のモジュールを使って main.bicep に定義を追記します。
param dbwName string
param dbacName string
module dbw './modules/dbw.bicep' = {
params: {
name: dbwName
connectorName: dbacName
location: location
tags: tags
vnetName: vnetSpoke.outputs.name
snetHostName: 'snet-host'
snetContainerName: 'snet-container'
}
}
module pepDbw './modules/pep.bicep' = {
params: {
name: 'pep-${dbw.outputs.name}'
zoneName: 'privatelink.azuredatabricks.net'
location: location
tags: tags
vnetName: vnetSpoke.outputs.name
snetName: 'snet-pep'
privateLinkServiceId: dbw.outputs.id
groupIds: ['databricks_ui_api']
}
dependsOn: [
pepEvh
]
}
データサービスに対する RBAC
Databricks から Azure データサービスへのアクセスは、前述のとおり Databricks アクセスコネクタで行います。 したがって、このアクセスコネクタに対して ADLS2 や Event Hubs の権限を付与する必要があります。
ADLS2 と Event Hubs の RBAC ロールを付与するモジュールを作ります。
modules/dlsRbac.bicep
param name string
param dlsName string
param roleId string
param principalId string
resource dls 'Microsoft.Storage/storageAccounts@2025-01-01' existing = {
name: dlsName
}
resource assign 'Microsoft.Authorization/roleAssignments@2022-04-01' = {
name: name
scope: dls
properties: {
principalId: principalId
roleDefinitionId: subscriptionResourceId('Microsoft.Authorization/roleDefinitions', roleId)
}
}
output id string = assign.id
output name string = assign.name
modules/evhRbac.bicep
param name string
param evhName string
param roleId string
param principalId string
resource evhns 'Microsoft.EventHub/namespaces@2024-01-01' existing = {
name: evhName
}
resource assign 'Microsoft.Authorization/roleAssignments@2022-04-01' = {
name: name
scope: evhns
properties: {
principalId: principalId
roleDefinitionId: subscriptionResourceId('Microsoft.Authorization/roleDefinitions', roleId)
}
}
output id string = assign.id
output name string = assign.name
これらを使って main.bicep にて以下の RBAC ロールを Databricks アクセスコネクタに付与します。
- ADLS2 (ストレージアカウント): "Azure Storage Blob Contributor" (データの読み書き用)
- Event Hubs: "Azure Event Hubs Data Receiver" (イベントデータの読み取り用)
module dlsRbac './modules/dlsRbac.bicep' = {
params: {
name: guid(dlsName, dbacName, 'Storage Blob Data Contributor')
dlsName: dls.outputs.name
roleId: 'ba92f5b4-2d11-453d-a403-e96b0029c9fe' // Storage Blob Data Contributor
principalId: dbw.outputs.acPrincipalId
}
}
module evhRbac './modules/evhRbac.bicep' = {
params: {
name: guid(evhName, dbacName, 'Azure Event Hubs Data Receiver')
evhName: evh.outputs.name
roleId: 'a638d3c7-ab3a-418d-83e6-5f17a39d4fde' // Azure Event Hubs Data Receiver
principalId: dbw.outputs.acPrincipalId
}
}
Bicep でデプロイ
ここまでかなり長くなってしまいましたが、Bicep でのリソース定義は以上です。 ここからは実際にデプロイしていきます。
最初に Azure CLI でリソースグループを作成します。
az login # 「所有者」ロールのアカウントでログイン az group create --location japaneast --name rg-azuredatabricks-demo
次に Bicep パラメータファイルを用意してリソース名などのパラメータを指定します。 今回は SKU やスペックを固定しているので、ここではほぼリソース名の指定だけになっています。
Bicep パラメータの例 (environments/demo.bicepparam)
using '../main.bicep'
var project string = 'adbdemo'
param location = 'japaneast'
param vnetHubName = 'vnet-hub-${project}-${location}'
param pipAfwName = 'pip-${project}-${location}-001'
param pipAfwManagementName = 'pip-${project}-${location}-002'
param afwName = 'afw-${project}-${location}'
param afwpName = 'afwp-${project}-${location}'
param vnetSpokeName = 'vnet-spoke-${project}-${location}'
param nsgPepName = 'nsg-${project}-pep'
param nsgDbwName = 'nsg-${project}-dbw'
param rtName = 'rt-${project}'
param udrName = 'udr-default-gateway'
param dlsName = 'dls${project}001' // Globally unique
param evhName = 'evhns-${project}-001' // Globally unique
param dbwName = 'dbw-${project}-${location}'
param dbacName = 'dbac-${project}'
それでは main.bicep と上記のパラメータファイルを使ってリソースをデプロイします。
# デプロイ後の推定状態を確認 az deployment group what-if -g rg-azuredatabricks-demo --template-file main.bicep --parameters environments/demo.bicepparam # デプロイ実行 az deployment group create -c -g rg-azuredatabricks-demo --template-file main.bicep --parameters environments/demo.bicepparam

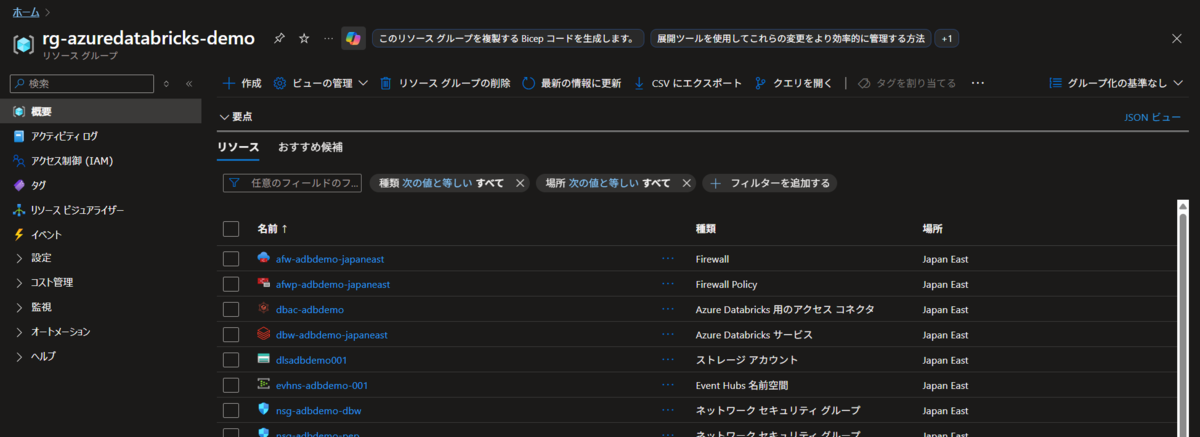

デプロイ成功後、以下のようにリソースグループ内に各種リソースが表示されていると思います。
ワークスペースストレージの Private Link
さて、Bicep でのデプロイは完了しましたが、ここからが肝になります。
Databricks ワークスペースの作成箇所では説明を省きましたが、今回は既定のマネージドストレージ ("ワークスペースストレージ") でもファイアウォールを有効にし、パブリックアクセスを禁止する設定を入れています。
ワークスペースストレージとは、Databricks のシステムデータや DBFS ルートなどに使われるストレージです。 公式ドキュメントでも説明されていますが、ワークスペースストレージのファイアウォールを有効にしているときは、その Private Link も作成する必要があります。
【余談】私は当初、このファイアウォールを有効にしたことを忘れたまま構築を進めてしまいました。 そして、クラスターでパイプラインを作成しようとしたところで疎通不可となり、原因特定に随分と時間を費やしました。
ワークスペースストレージの Private Link の構築は Bicep だけでは完結しません。
というのも、デプロイ後に作成されるマネージドリソースグループ内を見てもらうと分かるように、ストレージ名が dbstorage<ランダム文字列> になっています。
これは動的に決まるリソース名であるため、前述までの Bicep コード内で参照することが難しいです。
そこで、main.bicep とは別に postprocess.bicep を用意し、ワークスペースストレージの Private Link のみを個別に定義する形とします。
targetScope = 'resourceGroup'
param location string
param tags object = {}
param vnetName string
param storageId string
var stName string = last(split(storageId, '/'))
module pepStBlob './modules/pep.bicep' = {
params: {
name: 'pep-${stName}-blob'
zoneName: 'privatelink.blob.core.windows.net'
location: location
tags: tags
vnetName: vnetName
snetName: 'snet-pep'
privateLinkServiceId: storageId
groupIds: ['blob']
}
}
module pepStDfs './modules/pep.bicep' = {
params: {
name: 'pep-${stName}-dfs'
zoneName: 'privatelink.dfs.core.windows.net'
location: location
tags: tags
vnetName: vnetName
snetName: 'snet-pep'
privateLinkServiceId: storageId
groupIds: ['dfs']
}
}
この Bicep コードのデプロイ時に、すでにデプロイ済みのワークスペースストレージの ID をパラメータとして指定します。
# マネージドリソースグループ内の ADLS2 (ワークスペースストレージ) の ID を取得 # マネージドリソースグループ名は本記事のBicepコードでは "mrg-dbw-adbdemo-japaneast" az storage account list -g <マネージドリソースグループ名> --query '[].id' -o tsv # 上記のコマンドで表示された ID をパラメータに指定してデプロイ実行 az deployment group create -c -g rg-azuredatabricks-demo \ --template-file bicep/postprocess.bicep \ --parameters location=japaneast \ --parameters vnetName=vnet-spoke-adbdemo-japaneast \ --parameters storageId=<ワークスペースストレージのID>
以上で、Databricks クラスターからワークスペースストレージへのプライベート通信が可能になりました。
サーバレスプレーンに対する Private Link
ここまで作成してきた Private Link は、全てデータプレーン内にあるクラスターからの通信用の接続構成です。 サーバレスプレーンからの通信用には、以下の公式ドキュメントに記載されている設定: Network Connectivity Configuration (NCC) が必要です。
残念ながら現状はこの設定も Bicep で実施できません。 Azure CLI および Databricks CLI を使って、ADLS2 と Event Hubs の Private Link を作成します。
事前準備:
# アカウントレベルのログイン (アカウント ID は下記 URL のコンソールで確認) databricks auth login --host https://accounts.azuredatabricks.net --account-id <アカウントID> # ワークスペースレベルのログイン (ワークスペース URL は Azure Portal で確認) databricks auth login --host https://adb-<ワークスペース識別子>.azuredatabricks.net
NCC 作成とワークスペースへの割り当て:
# NCC の作成 databricks account network-connectivity create-network-connectivity-configuration \ --json '{"name":"ncc-adbdemo-japaneast","region":"japaneast"}' # 上記のコマンドで表示された NCC の ID "network_connectivity_config_id" を指定 databricks account workspaces update <ワークスペースID> --network-connectivity-config-id <NCCID>
ADLS2 の Private Link 作成 (dfsエンドポイントの例):
# Private Link を作成する ADLS2 の ID を取得 az storage account list -g rg-azuredatabricks-demo --query '[].id' -o tsv # プライベートエンドポイントの作成 databricks account network-connectivity create-private-endpoint-rule <NCCID> \ --json '{"resource_id":"<ストレージID>","group_id":"dfs"}' # Azure 側で承認保留中のプライベートエンドポイントを確認 az network private-endpoint-connection list --id <ストレージID> \ | jq -r '.[]|select(.properties.privateLinkServiceConnectionState.status =="Pending").id' # 上記のコマンドで表示されたプライベートエンドポイントの ID を指定して、接続を承認 az network private-endpoint-connection approve --id <プライベートエンドポイントID>
Event Hubs の Private Link 作成:
# Private Link を作成する Event Hubs の ID を取得 az eventhubs namespace list -g rg-azuredatabricks-demo --query '[].id' -o tsv # プライベートエンドポイントの作成 databricks account network-connectivity create-private-endpoint-rule <NCCID> \ --json '{"resource_id":"<EventHubsID>","group_id":"namespace"}' # Azure 側で承認保留中のプライベートエンドポイントを確認 az network private-endpoint-connection list --id <EventHubsID> \ | jq -r '.[]|select(.properties.privateLinkServiceConnectionState.status =="Pending").id' # 上記のコマンドで表示されたプライベートエンドポイントの ID を指定して、接続を承認 az network private-endpoint-connection approve --id <プライベートエンドポイントID>
以上で、サーバレスプレーン向けの Azure データサービスの Private Link が作成されました。

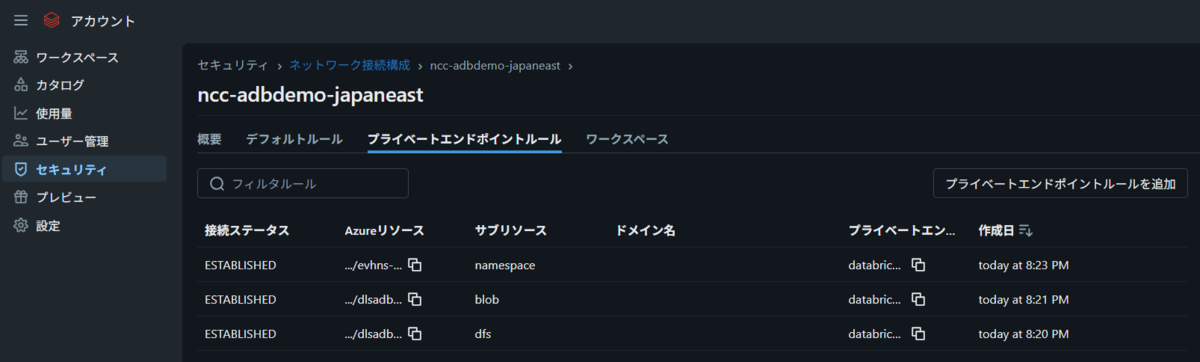

Databricks のアカウントコンソールで、以下のように各エンドポイントの接続が ESTABLISHED になっていれば完了です。
なお、NCC を設定すると、ワークスペースストレージのファイアウォールにおいてサーバレスプレーンの VNet が自動的に許可されます。 そのため、今回はワークスペースストレージの Private Link は省略します。 Private Link でのアクセスとしたい場合は、上記と同じ手順で作成します。
Unity Catalog 外部ロケーション
Databricks から ADLS2 へのプライベート接続が可能になったので、その ADLS2 で Unity Catalog の外部ロケーションを作成してみます。
以降は、Bicep ではなく Azure CLI/Databricks CLI を使った作成になります。
# アクセスコネクタの ID を確認 az databricks access-connector list -g rg-azuredatabricks-demo --query '[].id' -o tsv # 上記のアクセスコネクタの ID を指定して、資格情報を作成 databricks storage-credentials create \ --json '{"name":"adbdemo_storage","azure_managed_identity":{"<Databricks アクセスコネクタID>"}}' # 上記の資格情報を指定して、外部ロケーションを作成 databricks external-locations create adbdemo_storage \ abfss://<コンテナ名>@<ストレージアカウント名>.dfs.core.windows.net/ adbdemo_storage

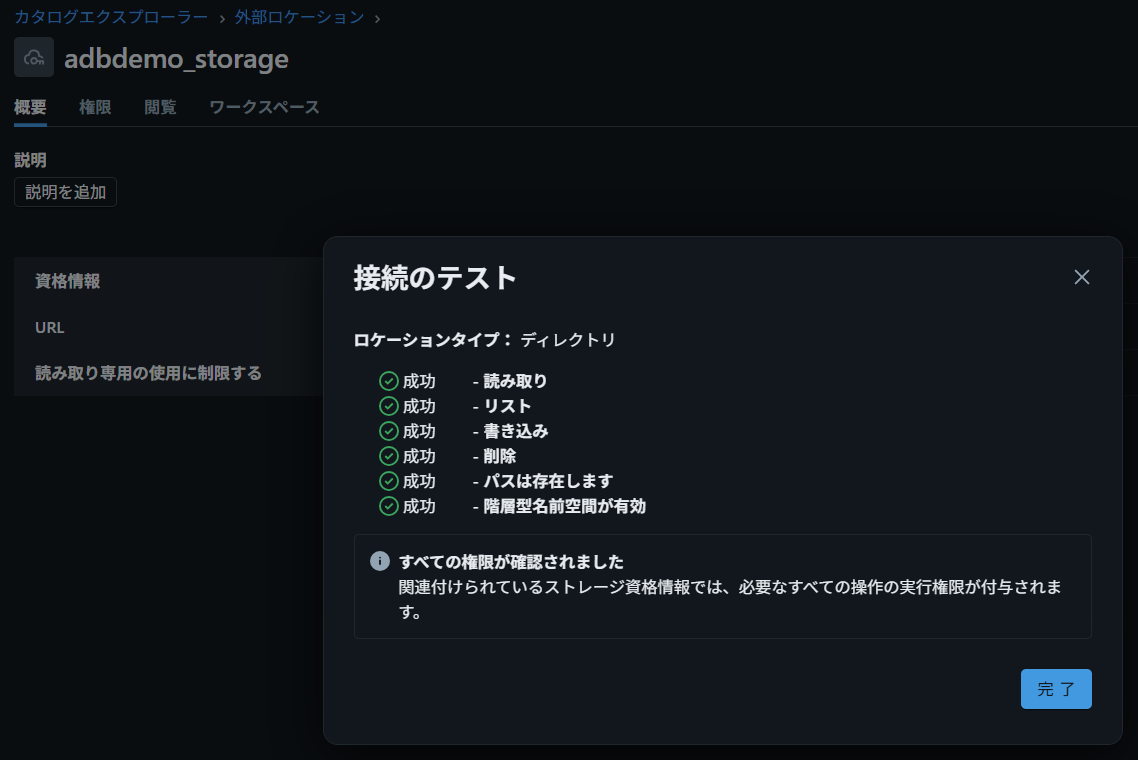

Databricks ワークスペースにログインし、[カタログエクスプローラー]>[外部ロケーション] から作成した外部ロケーションを開き、右上の [接続テスト] を実行します。 全て「成功」であれば完了です。
なお、Private Link に不備がある場合は外部ロケーションの作成自体が失敗し、Databricks アクセスコネクタの権限不足の場合は接続テストで失敗すると思います。
以上で、プライベート接続のためのインフラ構築・設定は完了です。お疲れ様でした！
プライベートなデータストリーミングの実践
最後は、構築したプライベート接続環境を使ってデータストリーミングの実装例を紹介します。

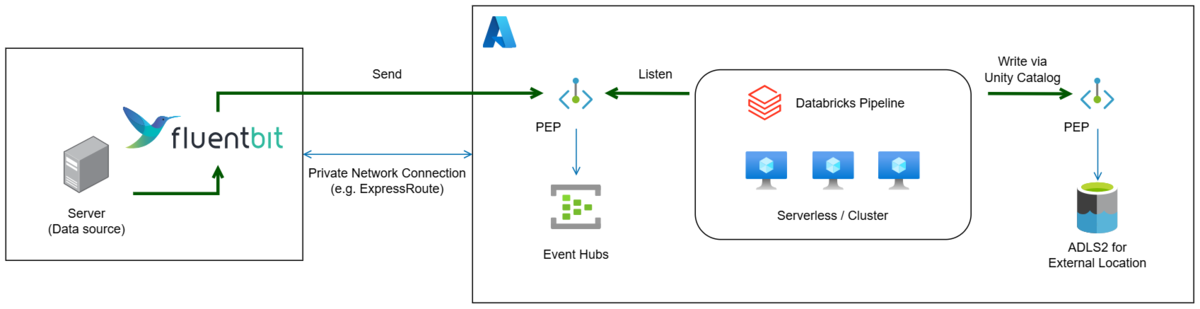

構築した VNet とプライベート接続された環境にあるサーバをデータソースとして、Fluent Bit から Event Hubs へデータを送信し、Event Hubs からの受信データを Databricks のパイプラインでストレージに書き込む、という構成です。
まずは、Unity Catalog のカタログとスキーマを作成します。 今回は、カタログ/スキーマ用のストレージは同じ ADLS2 コンテナ内でパスを分ける形で分離します (※実際のユースケースでは、メダリオンアーキテクチャの各レイヤーごとにコンテナもしくはストレージアカウントレベルで分離する方が良いと思います)。 また、あわせて Databricks パイプラインから Event Hubs へ接続するための資格情報も作成します。
# カタログの作成 databricks catalogs create adbdemo --storage-root abfss://<コンテナ名>@<ストレージアカウント名>.dfs.core.windows.net/catalog # スキーマの作成 databricks schemas create bronze adbdemo --storage-root abfss://<コンテナ名>@<ストレージアカウント名>.dfs.core.windows.net/bronze # Event Hubs 接続用にサービス資格情報を作成 databricks credentials create-credential --purpose SERVICE \ --json '{"name":"adbdemo_service","azure_managed_identity":{"<Databricks アクセスコネクタID>"}}'
次に、Event Hubs をソースとする Lakeflow (旧: Delta Live Tables) パイプラインを作成します。
pipelines/bronze_ingest_eventhubs_raw.py:
from pyspark import pipelines as dp from pyspark.sql import SparkSession from pyspark.sql.functions import col, expr spark = SparkSession.builder.getOrCreate() # Event Hubs の Kafka モードでデータ受信するための設定 # ここでは SAS キーではなく Databricks アクセスコネクタで認証 KAFKA_OPTIONS = { "databricks.serviceCredential": spark.conf.get("streaming.dbw.serviceCredential"), "kafka.bootstrap.servers": spark.conf.get("streaming.evh.namespace"), "subscribe": spark.conf.get("streaming.evh.name"), "kafka.request.timeout.ms": spark.conf.get("streaming.kafka.requestTimeout"), "kafka.session.timeout.ms": spark.conf.get("streaming.kafka.sessionTimeout"), "maxOffsetsPerTrigger": spark.conf.get("streaming.spark.maxOffsetsPerTrigger"), "failOnDataLoss": spark.conf.get("streaming.spark.failOnDataLoss"), "startingOffsets": spark.conf.get("streaming.spark.startingOffsets"), } def parse(df): return ( df.withColumn("records", col("value").cast("string")) .withColumn("eventhub_timestamp", expr("timestamp")) .withColumn("ingested_timestamp", col("current_timestamp")) .withColumn("date", expr("to_date(ingested_timestamp)")) .withColumn("hash", expr("md5(records)")) .withWatermark("eventhub_timestamp", "10 minutes") .dropDuplicatesWithinWatermark(["hash"]) .drop("key", "value", "partition", "offset", "timestamp", "timestampType") ) @dp.table( comment="Raw Logs aggregated from FluentBit-EventHubs", partition_cols=["date"], spark_conf={"pipelines.trigger.interval": "5 seconds"}, table_properties={"quality": "bronze", "pipelines.reset.allowed": "false"}, ) def common_logs_raw(): # テーブル名 (topic=インスタンスを区別していないので "common" にした) return spark.readStream.format("kafka").options(**KAFKA_OPTIONS).load().transform(parse)
このパイプラインの定義を Databricks アセットバンドルとして用意します。 Python コード内で参照する各種パラメータもここで定義します。
databricks.yml:
bundle: name: adbdemo databricks_cli_version: ">=0.259.0" targets: demo: workspace: host: https://<ワークスペース識別子>.azuredatabricks.net mode: production # 連続モードをオンにするため resources: pipelines: bronze_ingest_eventhubs_raw: name: bronze_ingest_eventhubs_raw catalog: <カタログ名> schema: bronze tags: quality: Bronze continuous: true # 連続モードをオン (ストリーミングなので常時実行にする) channel: CURRENT edition: CORE photon: true clusters: # 今回はサーバレスではなくクラスターで実行 - label: default apply_policy_default_values: true node_type_id: Standard_D4ds_v5 custom_tags: quality: Bronze libraries: - file: path: ./pipelines/bronze_ingest_eventhubs_raw.py configuration: pipelines.clusterShutdown.delay: 60s streaming.dbw.serviceCredential: <サービス資格情報名> streaming.evh.namespace: <EventHubs名>.servicebus.windows.net:9093 streaming.evh.name: <EventHubsインスタンス名> streaming.kafka.requestTimeout: "60000" streaming.kafka.sessionTimeout: "30000" streaming.spark.maxOffsetsPerTrigger: "50000" streaming.spark.failOnDataLoss: "false" streaming.spark.startingOffsets: earliest
上記を使ってパイプラインをデプロイします。
databricks bundle validate databricks bundle deploy
デプロイ完了後しばらく待ち、グラフが表示されて「実行中...」となれば成功です。
最後に、Event Hubs 経由で Databricks にデータ収集するソースとして、Fluent Bit が動作する環境を用意します。 この環境は前述の通り、VNet 内にある Event Hubs のプライベートエンドポイントの IP アドレスへ疎通できる場所に作成します。
Event Hubs へ ログ (/var/log/system.log) をストリーミングするコンフィグを作成します。
/etc/fluent-bit/fluent-bit.conf:
[INPUT] Name tail Tag systemlog Path /var/log/system.log # 収集するログ [OUTPUT] Name kafka # Event Hubs の Kafka エンドポイントへ送信 Match systemlog timestamp_key timestamp timestamp_format iso8601 format json brokers <EventHubs名>.servicebus.windows.net:9093 # Event Hubs エンドポイント topics <EventHubsインスタンス名> rdkafka.security.protocol SASL_SSL rdkafka.sasl.mechanisms PLAIN rdkafka.sasl.username $ConnectionString rdkafka.sasl.password <EventHubsのSASポリシー接続文字列>
接続文字列はすでに Bicep で作成済みで、Event Hubs の共有アクセス (SAS) ポリシーの画面から取得できます。
なお、簡単のために Fluent Bit が動作する環境では、プライベートエンドポイントの FQDN (<EventHubs名>.servicebus.windows.net) を /etc/hosts で名前解決させます。
実際には Azure DNS Private Resolver を使うなどして、Azure 外からでもプライベート DNS ゾーンを参照できるようにするのがよいと思います。
それでは、実際に Fluent Bit が動作するサーバで、収集対象の /var/log/system.log にログを追記してみます。

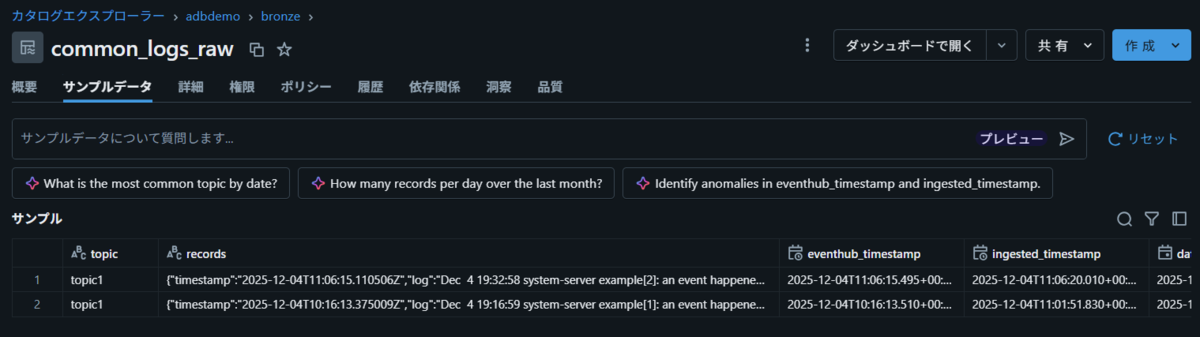

すると、Fluent Bit が収集したログがストリーミング処理によってテーブルに追記されました。
以上、データストリーミングのパイプラインを閉域で実現できました！
まとめ
本記事では、ハンズオン形式で Bicep (+α) を使って Azure Databricks のプライベート接続環境を構築しました。 また、その環境を使って Event Hubs 経由でのプライベートなデータストリーミングも実践しました。
今回の構築を通じて、特に以下のポイントが実践的な知見として得られました。
- IaC の限界と工夫: ワークスペースストレージのような「動的リソース」は Bicep だけで完結させず、スクリプトと組み合わせる現実解が必要
- 閉域化の勘所: マネージドリソースやサーバレス (NCC) まで考慮することで、真にセキュアな構成が組める
- PaaS の柔軟性: 構成は複雑になるが、SaaS とは異なり、自社のセキュリティポリシーに合わせてネットワークを柔軟に制御できる
正直かなりニッチな内容になってしまいましたが、これから似たような環境を構築する方の参考になったり、PaaS データ基盤のカスタマイズ性の高さ (SaaS 系との大きな違いの1つ) が伝わったりしていれば嬉しいです。
ここまでかなりの長文でしたが、最後までご覧いただきありがとうございました！ それでは、明日の記事もお楽しみに！
